汽车后视镜模具解析

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

汽车后视镜模具解析

发布日期:2020-03-08 作者:汽车后视镜模具企业 点击:

  汽车安装后视镜就是用来观察后方事物的,车内中央后视镜是用来补充车外左右两侧后视镜视野的,行车途中这三个镜子都要观察。很多车主常用的只有左右两个,却忽略了车内的中央后视镜的作用汽车后视镜是汽车外饰件的重要组成部分,位于汽车的两侧,是汽车最重要的外饰件之一。汽车后视镜是用来让驾驶人员在驾驶过程中观测路面状况的一个装置,可以说是驾驶员的眼睛。汽车后视镜一般由镜圈,基座,镜壳,支架,旋转轴等零件组成。

  汽车后视镜

  汽车后视镜模具是熔体通过注塑机喷嘴,经热喷嘴进入模具型腔,熔体充满型腔后,经保压、冷却和固化,至足够刚性后,注塑机滑块带动模具的动模固定板从分型面处开模。开模100mm后,滑块5在斜导柱23的驱动下与塑件26分离,注塑机顶杆推动推板19,推板推动推杆,推出塑件,塑件经过机械手取件后,模具在顶杆与复位杆及复位弹簧的作用下复位,注塑机滑块推动动模合模,模具开始下一次注射成型。

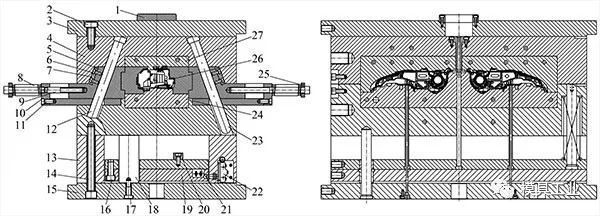

根据塑件结构,设计的模具结构如图所示。

汽车后视镜模具
 一、模具结构
1.浇口套 2.螺钉 3.定模座板 4.定模板 5.滑块 6.螺钉 7.耐磨块 8.弹簧 9.螺钉 10.挡块 11.螺钉 12.斜导柱 13.垫块 14.螺钉 15.动模座板 16.螺钉 17.螺钉 18.支撑柱 19.推板 20.限位柱 21.推杆固定板 22.顶出限位开关组件 23.斜导柱 24.型芯 25.垫圈 26.塑件 27.型腔板

二、模具工作过程
熔体通过注塑机喷嘴,经热喷嘴进入模具型腔,熔体充满型腔后,经保压、冷却和固化,至足够刚性后,注塑机滑块带动模具的动模固定板从分型面处开模。开模100mm后,滑块5在斜导柱23的驱动下与塑件26分离,注塑机顶杆推动推板19,推板推动推杆,推出塑件,塑件经过机械手取件后,模具在顶杆与复位杆及复位弹簧的作用下复位,注塑机滑块推动动模合模,模具开始下一次注射成型。
